STL系列行业定制电机 法兰130 3KW 4KW 5KW 380V 多摩川23bit绝对值编码器 低惯量高转速电机

380-400V STL-HDD系列 130ST法兰 低惯量高转速电机 3KW 4KW 5kw

动力插座（4P插座）：13机座号
POWER SOCKET（4PIN）
反馈元件插座：省线增量式编码器（代码F1，9P插座/插头）
ENCODER SOCKET
反馈元件插座：非省线式增量编码器（代码F、F5，15 P，DB插座/插头）
ENCODER SOCKET
反馈元件插座：TAMAGAWA绝对式多圈编码器（代码M、M1，7P插座/插头）
ENCODER SOCKET
反馈元件插座：旋转变压器（代码X，9P DB插头/插座）
ENCODER SOCKET
失电制动器插座（2 P、3P）：130机座号
ELECTRIC LOSS BRAKE SOCKET

绕组引线		U						V							W
插头编号		2						3							4							1
信号			+5V			0V				A+				A-				B+					B-					Z+			Z-
插头编号			2			3				4				7				5					8					6			9				1
信号		+5V		0V			A+			A-			B+				B-			Z+				Z-				U+		U-				V+			V-			W+			W-
插头编号		2		3			4			7			5				8			6				9				10		13				11			14			12			15		1
信号		+5V					0V							SD+							SD-							E+							E-
插头编号		7					5							6							4							3							2						1
信号			R1			R2					S1				S3				S2					S4				空					空
插头编号			2			3					4				5				6					7				8					9				1

编码器代码：

F：增量复合式光电编码器（2500C/T）

F1：省线增量复合光电编码器（2500C/T）
INCREMENTAL  ENCODER （2500C/T）
F5：增量复合式光电编码器（5000C/T）
INCREMENTAL  ENCODER （5000C/T）
M：TAMAGAWA 绝对值串口协议光电编码器（17bit/33bit）
TAMAGAWA ABSOLUTE ENCODER（17bit/33bit）
M1：TAMAGAWA 绝对值串口协议光电编码器（23bit/39bit）
TAMAGAWA ABSOLUTE ENCODER（23bit/39bit）
X：旋转变压器
ROTARY TRANSFORMER

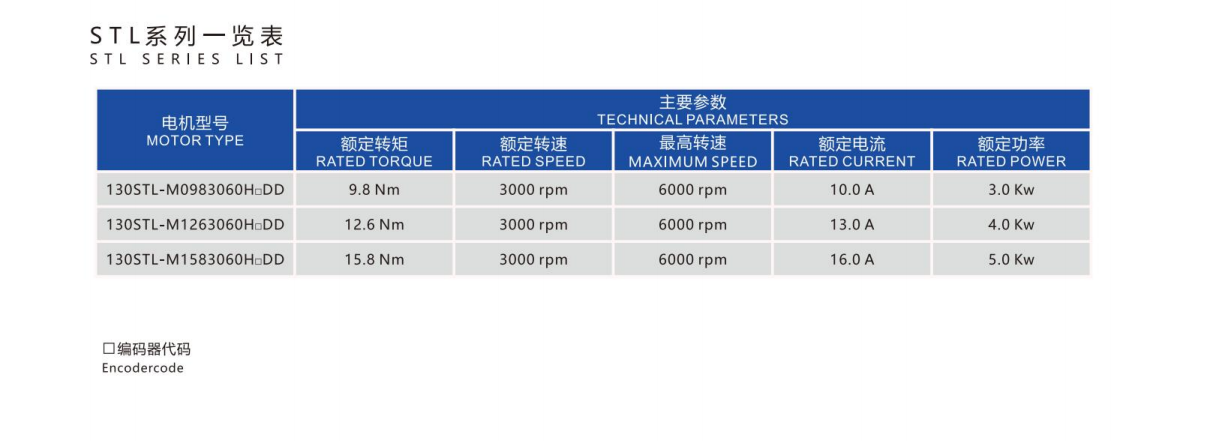

STL-HDD伺服电机

STL-HDD SERVO MOTORS

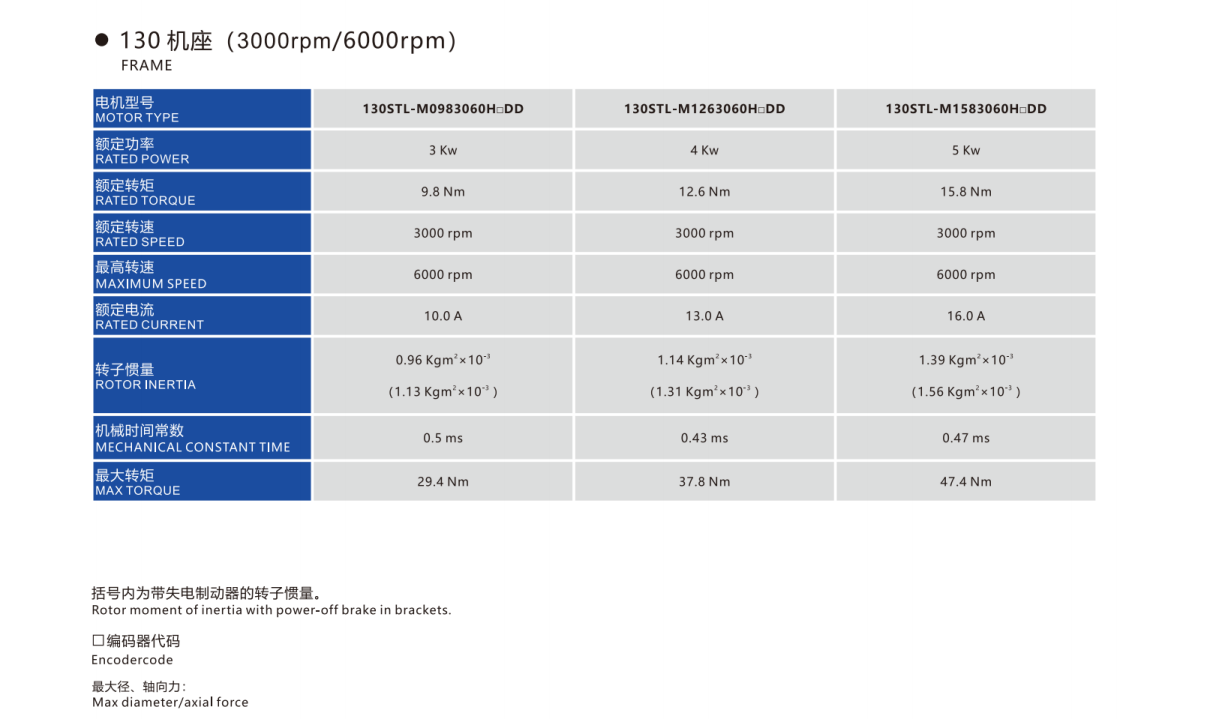

机座号（mm):130

FRAME SIZE

额定转矩（Nm):9.8N 12.6N 15.8N

RATED TORQUE

额定功率（Kw):3KW 4KW 5KW

RATED POWER

额定转速（rpm):3000

RATED SPEED

最高转速（rpm):6000

MAXIMUM SPEED

极对数：5

POLES

转子惯量：低惯量

ROTOR INERTIA

反馈元件：可选

FEEDBACK

失电制动器：可选

POWER-OFF BRAKE

适配驱动器工作电压（VAC):380

MATCHED DRIVER WORKING VOLTAGE CODE
