IDS806低压直流伺服驱动器
一、低压直流伺服驱动器IDS806
IDS806低压直流伺服驱动器采用高性能处理器研发,为用户提供一种高性价比伺服控制解决方案,在确保稳定可靠的前提下,追求最贴近应用的功能和性能。相较于步进产品,噪声低、发热小、转速高、恒力矩输出、不丢步;相较于步进伺服产品,完全摒弃了步进产品的先天劣势,功能、性能和可靠性均更优;相较于国外知名伺服,性能接近、价格实惠、易于使用。IDS806是一款经典低压直流伺服驱动方案,具有极高的性价比,可靠性高,并可根据需求进行功能定制,适合对成本要求极高的应用场合。
二、直流伺服驱动器IDS806应用特性
※ 工作电压:24~60VDC
※ 输出电流:峰值20A
※ 适配电机:5~600W低压直流伺服电机、加装编码器的直流无刷电机或空心杯电机
※ 控制方式:外部脉冲(单端/差分)、模拟量、RS232通讯控制、IO控制等, 支持位置、速度和力矩模式
※ 参数调测:RS232通讯,PC调试软件或手持调试器调试,可备份或导入参数
※ 异常保护:具备欠压、过压、过载、过流、位置偏差过大、编码器异常等报警功能
※ 跟踪误差:±1pulse
※ 速度控制精度:±1PRM
※ 接收脉冲上限:1MHZ
※ 最低转速:1RPM
※ 最高空载加速度:200PRM/ms

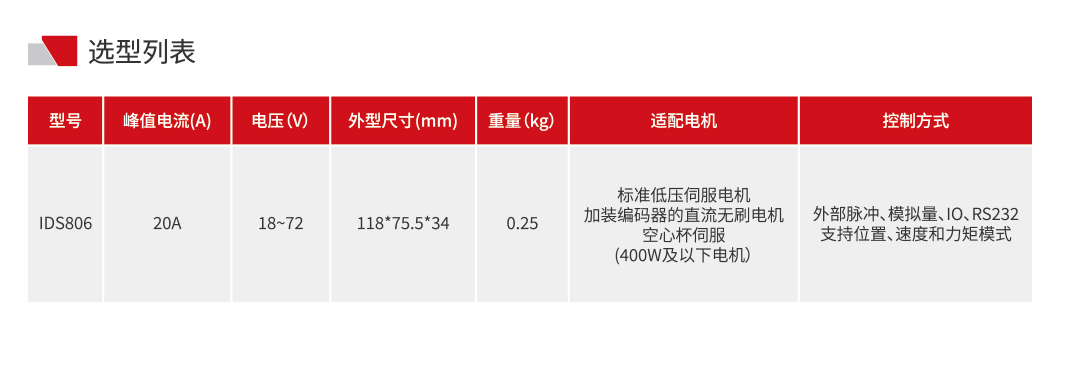

三、直流伺服驱动器IDS806选型列表
型号 |
峰值电流(A) |
电压(VDC) |
适配电机 |
外型尺寸(mm) |
控制方式 |
IDS806 |
20 |
24~60 |
低压直流伺服电机 加装编码器的直流无刷电机空心杯伺服电机(600W 及以下) |
118*75.5*34 |
脉冲(单端 / 差分) 模拟量、RS232、IO |

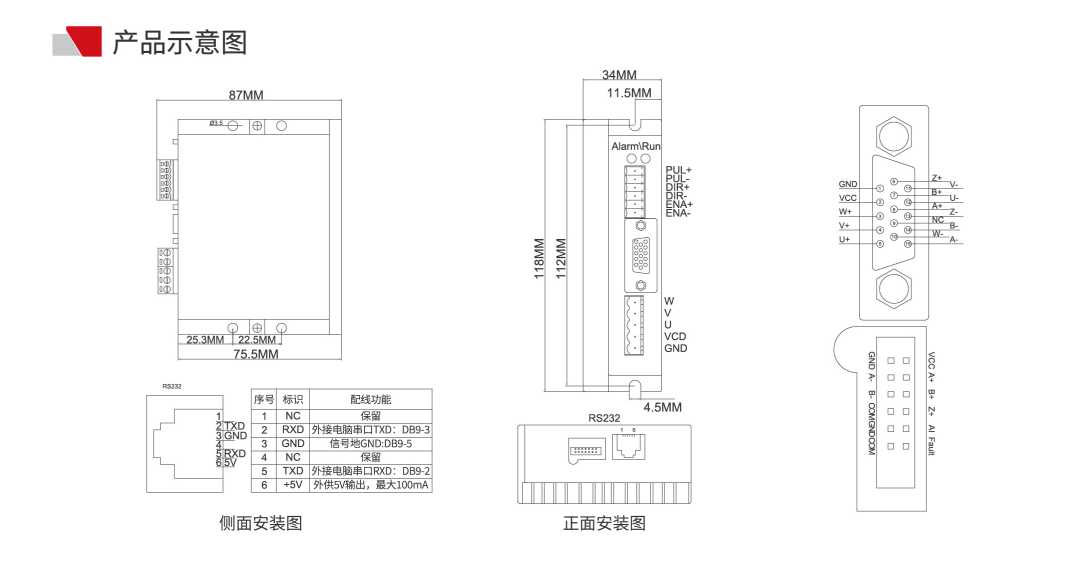

四、直流伺服驱动器IDS806外观尺寸

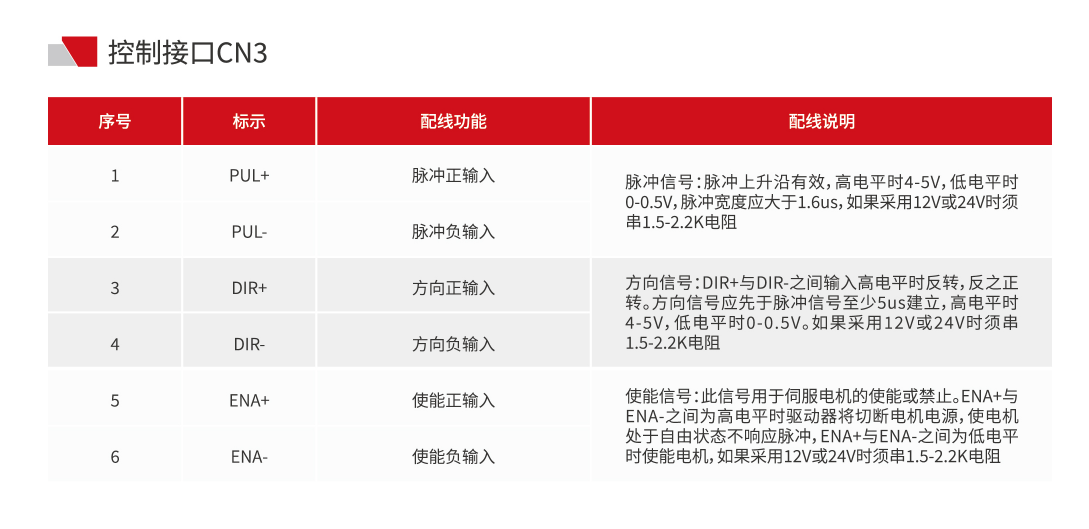

五、直流伺服驱动器IDS806实物接口图
六、直流伺服驱动器IDS806实物接线图
